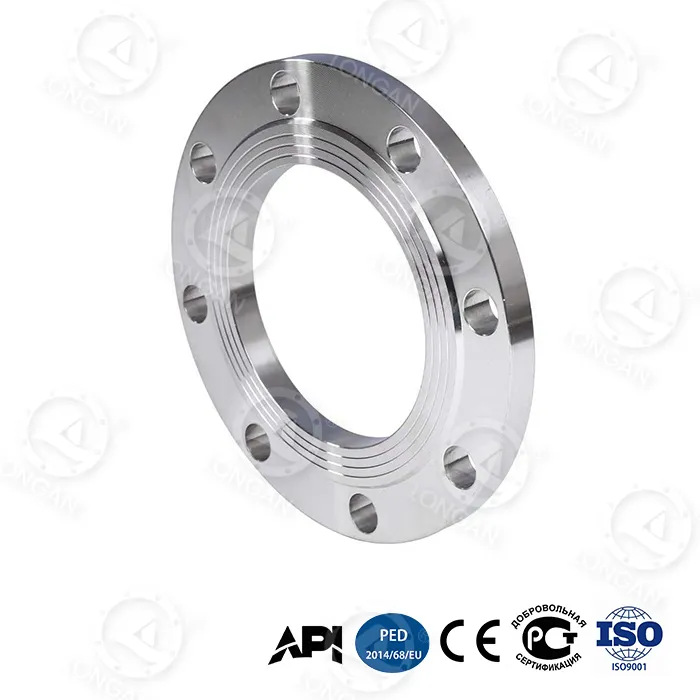

ໜ້າແປນໜ້າແປ

ຢຸດເຊົາການກັງວົນກ່ຽວກັບຄວາມບໍ່ສອດຄ່ອງຂອງ gasket ໃນ retrofits ທໍ່ຫຼືລະບົບ flange ປະສົມ. ໜ້າແປນໜ້າແປນຂອງ Longan ປະກອບວົງແຫວນນອກເຕັມໃບໜ້າດ້ວຍເຂດຜະນຶກທີ່ຍົກຂຶ້ນມາເລັກນ້ອຍ - ດັ່ງນັ້ນທ່ານສາມາດໃຊ້ປະເກັນ FF ຫຼື RF ໂດຍບໍ່ຕ້ອງດັດແປງທໍ່ຂອງທ່ານ. ຜະລິດຢູ່ໃນໂຮງງານ Wenzhou ຂອງຕົນເອງຂອງ Longan ພາຍໃຕ້ການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດ, flange ນີ້ໃຊ້ gradient quenched ເຫຼັກກາກບອນສູງ quenched ແລະຫຼັກ Honeycomb bionic ເພື່ອບັນລຸຄວາມກົດດັນລະເບີດ 42MPa ທີ່ DN300 (280% ຂ້າງເທິງມາດຕະຖານແຫ່ງຊາດ) ແລະຄວາມຕ້ານທານ 65% ສູງກ່ວາ flanges ທໍາມະດາ. API 6A PSL 3G ໄດ້ຮັບການຮັບຮອງ.

ຈຸດເດັ່ນຂອງຜະລິດຕະພັນ

● ການອອກແບບໃບໜ້າຜະນຶກແບບປະສົມ:ນີ້ແມ່ນລັກສະນະທີ່ໂດດເດັ່ນທີ່ສຸດຂອງ flange ໃບຫນ້າທີ່ຍົກຂຶ້ນມາ. ພື້ນທີ່ກາງຂອງໃບຫນ້າປະທັບຕາແມ່ນຍົກຂຶ້ນມາເລັກນ້ອຍ (ຄ້າຍຄືກັນກັບ RF), ແຕ່ພື້ນທີ່ພາຍນອກຂະຫຍາຍໄປຫາຮູປະຕູ (ຄ້າຍກັບ FF). ຜົນປະໂຫຍດລວມມີ:1.ສູນກາງ gasket ອັດຕະໂນມັດສໍາລັບການຕິດຕັ້ງໄວ;2.ການແຜ່ກະຈາຍຄວາມກົດດັນຕິດຕໍ່ພົວພັນປະທັບຕາເປັນເອກະພາບຫຼາຍ, ຫຼີກເວັ້ນການ overload ຂອບຂອງ RF ແບບດັ້ງເດີມ;3.ເຂົ້າກັນໄດ້ກັບທັງຝາອັດປາກກາເຕັມໃບໜ້າ ແລະກະເປົ໋າທີ່ຍົກຂຶ້ນ, ສະຫນອງການປ່ຽນແທນທີ່ສະດວກສະບາຍ.

● ເພີ່ມ​ຂຶ້ນ 65% ໃນ​ຄວາມ​ເຂັ້ມ​ແຂງ​ຂອງ​ການ​ງໍ​:ໂຄງສ້າງ Honeycomb bionic ເຮັດໃຫ້ flange ອ່ອນກວ່າແລະແຂງ, ໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບການທົນທານຕໍ່ຊ່ວງເວລາບິດທໍ່.

● ແຮງດັນສູງພິເສດ:ຄວາມກົດດັນລະເບີດ DN300 ຂອງ 42MPa ແມ່ນ 2.8 ເທົ່າຂອງ flanges ແບບດັ້ງເດີມ (≤15MPa). ຊີ​ວິດ fatigue ວົງ​ຈອນ​ຂອງ 20,000 ຮອບ​ວຽນ​ທີ່ 35MPa ໄກ​ເກີນ​ມາດ​ຕະ​ຖານ​ອຸດ​ສາ​ຫະ​ກໍາ​.

● ຄວາມທົນທານຕໍ່ສິ່ງແວດລ້ອມຫຼາຍ:-70°C ຜົນກະທົບພະລັງງານຂອງ 89J, 5,000m ອັດຕາການ corrosion ທະເລເລິກຂອງ 0.03mm/ປີ, ດິນຊາຍ 120m/s ແລະຝຸ່ນ abrasion ≤8μm.

● ຄວາມປອດໄພອັດສະລິຍະ:Nano-zirconia wear ຊັ້ນຕົວຊີ້ວັດ (ເຕືອນການປ່ຽນແປງສີໃນເວລາທີ່ຄວາມຫນາ <0.1mm) + double-conical bolt hole (preload attenuation ≤5%).

ຂະບວນການຜະລິດຕະພັນ

● ເຄື່ອງຈັກຜະນຶກໜ້າ:ການຫັນເປັນຄວາມແມ່ນຍໍາ CNC ຖືກນໍາໃຊ້, ມີຄວາມສູງທີ່ຍົກຂຶ້ນມາດັ່ງຕໍ່ໄປນີ້ຂະຫນາດ RF ມາດຕະຖານ ASME B16.5 (1.6mm ຫາ 6.4mm ສໍາລັບຫ້ອງຮຽນ 150 ~ 1500), ແຕ່ຮາກທີ່ຍົກຂຶ້ນມາໄດ້ກ້ຽງກັບຫນ້າແປນທັງຫມົດ. Surface roughness Ra ≤3.2μmຮັບປະກັນການຕິດຕໍ່ gasket ທີ່ດີ.

● ການດັບສີແບບສີ:ເຫຼັກກາກບອນສູງຜ່ານຄວາມເຢັນທີ່ຄວບຄຸມເພື່ອສ້າງເປັນໂຄງສ້າງທີ່ມີລະດັບຄວາມແຂງຂອງພື້ນຜິວ 45-50 HRC ແລະຄວາມທົນທານຫຼັກ ≥30J (ທີ່ -70 ° C).

●ໂຄງສ້າງ Honeycomb:ຕາຂ່າຍ hexagonal bionic ພາຍໃນຕົວແປ, ປັບໃຫ້ເໝາະສົມໂດຍການວິເຄາະອົງປະກອບທີ່ຈຳກັດ, ສະຫນອງຄວາມແຂງຕົວສູງກວ່າ 65% ໃນນ້ຳໜັກດຽວກັນ.

● ແຫວນເສີມເຫຼັກ Titanium:ແຫວນ Ti-6Al-4V (ຄວາມແຮງຂອງຜົນຜະລິດ 1,250MPa) ຖືກຝັງຢູ່ໃນຄໍທີ່ມີການແຊກແຊງທີ່ເຫມາະສົມ, ປ້ອງກັນການຂະຫຍາຍຄໍພາຍໃຕ້ຄວາມກົດດັນສູງ.

● ການຄວບຄຸມຄຸນນະພາບ:100% ການກວດສອບມິຕິລະດັບ, ການທົດສອບອະນຸພາກແມ່ເຫຼັກ 10%, ການທົດສອບລະເບີດແບບສຸ່ມຕໍ່ batch. ໃບຢັ້ງຢືນວັດສະດຸທີ່ສາມາດຕິດຕາມໄດ້ແລະເສັ້ນໂຄ້ງການປິ່ນປົວຄວາມຮ້ອນແມ່ນສະຫນອງໃຫ້.

ສະຖານະການນຳໃຊ້

ການອອກແບບໜ້າປະທັບຕາແບບປະສົມຂອງໜ້າແປນທີ່ຍົກຂຶ້ນມາແບບຮາບພຽງເຮັດໃຫ້ມັນເໝາະສົມໂດຍສະເພາະກັບສະຖານະການຕໍ່ໄປນີ້:

ສະຖານະການ	ຈຸດເຈັບປວດກັບ flanges ແບບດັ້ງເດີມ	ການແກ້ໄຂກັບຜະລິດຕະພັນນີ້
ການສ້ອມແປງທໍ່ເກົ່າ	ລະບົບຕົ້ນສະບັບອາດຈະປະສົມ FF ແລະ RF flanges, gaskets ບໍ່ສາມາດແລກປ່ຽນກັນໄດ້	ໃບຫນ້າປະທັບຕາແບບປະສົມແມ່ນເຂົ້າກັນໄດ້ກັບທັງສອງປະເພດ gasket, ບໍ່ຈໍາເປັນຕ້ອງດັດແປງທໍ່
ສື່ມວນຊົນອາຍແກັສຄວາມກົດດັນສູງ	RF flange gaskets ອາດຈະ extrude ພາຍໃຕ້ pulsation ຄວາມກົດດັນ	ພື້ນທີ່ຮາບພຽງດ້ານນອກສະຫນອງການສະຫນັບສະຫນູນເພີ່ມເຕີມ, ປ້ອງກັນບໍ່ໃຫ້ gasket creep
ທໍ່ສົ່ງແຮງດັນຕໍ່າທີ່ມີເສັ້ນຜ່າສູນກາງຂະຫນາດໃຫຍ່	FF flanges ຕ້ອງການ gaskets ຂະຫນາດເຕັມ, ຄ່າໃຊ້ຈ່າຍສູງ	ສ່ວນທີ່ຍົກຂຶ້ນມາອະນຸຍາດໃຫ້ນໍາໃຊ້ gaskets RF ມາດຕະຖານ, ຫຼຸດຜ່ອນການສາງຂອງອາໄຫຼ່
ສະພາບແວດລ້ອມທະເລເລິກ / ຂົ້ວໂລກ	ການປະທັບຕາຫນ້າດຽວຮົ່ວໄຫຼຫຼັງຈາກວົງຈອນຄວາມຮ້ອນ	ການປະທັບຕາສອງເຂດ (ຍົກ + ຮາບພຽງ) ສະຫນອງເສັ້ນທາງການຜະນຶກທີ່ຊ້ໍາຊ້ອນ

ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກສະເພາະປະກອບມີ:

● Shale gas fracturing pump outlet pipelines(ຄວາມດັນ 35-70MPa)
● ການເຊື່ອມຕໍ່ຫົວເຈາະຂອງເວທີການຂຸດເຈາະນ້ໍາເລິກ(ນ້ຳເລິກ 5,000 ແມັດ)
● ສະຖານີຮັບ LNG(-70°C ອຸນ​ຫະ​ພູມ​ຕ​່​ໍ​າ​)
● ທໍ່ສົ່ງສື່ທີ່ເປັນກົດຂອງຕົ້ນໄມ້ຄຣິສມາສນອກຝັ່ງທະເລ(H₂S/CO₂)

ບໍລິການຫຼັງການຂາຍ

● ຕົວຢ່າງຟຣີ:ຜູ້ຊື້ລະຫວ່າງປະເທດສາມາດສະຫມັກຂໍເອົາຫນຶ່ງຕົວຢ່າງຟຣີ (ຕົວຢ່າງຄ່າທໍານຽມທີ່ສາມາດສົ່ງຄືນໄດ້, ການເກັບຄ່າຂົນສົ່ງ) ສໍາລັບການທົດສອບການຕິດຕັ້ງແລະການຜະນຶກ.

● ການແນະນຳການຕິດຕັ້ງ:ຄູ່ມືການຕິດຕັ້ງພາສາຈີນ / ອັງກິດແມ່ນສະຫນອງໃຫ້, ລວມທັງຄ່າແຮງບິດສໍາລັບວັດສະດຸ gasket ທີ່ແຕກຕ່າງກັນ (graphite, ບາດແຜກ້ຽວວຽນ, PTFE). ການແນະນຳວິດີໂອທາງໄກມີໃຫ້.

● ໃຫ້ຄໍາປຶກສາດ້ານວິຊາການ:ທີມງານວິສະວະກໍາຕອບຄໍາຖາມທີ່ເລືອກແລະ gasket ກົງກັນພາຍໃນ 4 ຊົ່ວໂມງ.

● ການຕິດຕາມຄຸນນະພາບ:ແຕ່ລະ flange ມີ ID ເປັນເອກະລັກ, ແລະບົດລາຍງານການທົດສອບສາມາດກວດສອບໄດ້ຢູ່ໃນເວັບໄຊທ໌ທາງການ.

● ການຮັບປະກັນ:18 ເດືອນ, ການທົດແທນຟຣີສໍາລັບຂໍ້ບົກພ່ອງການຜະລິດ.

● ການທົດສອບຂອງພາກສ່ວນທີສາມ:SGS/BV ຢູ່ໃນສະຖານທີ່ການທົດສອບຄວາມກົດດັນຂອງພະຍານສາມາດຈັດລຽງຕາມການຮ້ອງຂໍ.

ເປັນຫຍັງຕ້ອງເລືອກລອງອານ

1. ການອອກແບບໃບຫນ້າປະທັບຕາທີ່ເປັນເອກະລັກ:flanges ສ່ວນໃຫຍ່ໃນຕະຫຼາດແມ່ນ FF ບໍລິສຸດຫຼື RF ບໍລິສຸດ. flange ໃບຫນ້າທີ່ຍົກຂຶ້ນມາຂອງພວກເຮົາອະນຸຍາດໃຫ້ທ່ານໄດ້ຮັບທັງສອງຄວາມສອດຄ່ອງຄວາມກົດດັນຂອງ FF ແລະຄວາມຫນ້າເຊື່ອຖືຂອງການຜະນຶກຂອງ RF ໂດຍບໍ່ມີການປ່ຽນປະເພດ gasket ໄດ້. ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບໂຄງການ retrofit ບ່ອນທີ່ທໍ່ຕົ້ນສະບັບອາດຈະເປັນ FF ຫຼື RF - ຜະລິດຕະພັນນີ້ແມ່ນເຂົ້າກັນໄດ້ກັບທັງສອງ.

2. ຜົນປະໂຫຍດຄ່າໃຊ້ຈ່າຍຂອງວົງຈອນຊີວິດເຕັມ:ຄ່າ​ໃຊ້​ຈ່າຍ​ທັງ​ຫມົດ 30 ປີ​ແມ່ນ​ພຽງ​ແຕ່ $6,200, ປະ​ຢັດ 66% ເມື່ອ​ທຽບ​ໃສ່​ກັບ flanges ພື້ນ​ເມືອງ $18,500. ເວລາທົດແທນດຽວແມ່ນ 2.5 ຊົ່ວໂມງ (ແບບດັ້ງເດີມ 8 ຊົ່ວໂມງ), ຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາປະຈໍາປີແມ່ນ 0.7 ເທື່ອ (ແບບດັ້ງເດີມ 3.2 ເທື່ອ).

3. ສໍາເລັດການຢັ້ງຢືນ:API 6A PSL 3G, ເໝາະສຳລັບສະຖານະການຄວາມກົດດັນສູງສຸດທີ່ມີສື່ແກັສ H₂S ແລະ CO₂.

4. ຂໍ້​ມູນ​ທີ່​ແທ້​ຈິງ​ທີ່​ກວດ​ສອບ​ໄດ້​:ຕົວຊີ້ວັດການປະຕິບັດທັງຫມົດແມ່ນມີໃຫ້ສໍາລັບລູກຄ້າທີ່ໄດ້ເຫັນການທົດສອບຢູ່ໃນສະຖານທີ່. ຕົວຢ່າງຟຣີແມ່ນສະຫນອງໃຫ້.

5. ຕອບສະໜອງໄວ:ສິນຄ້າມາດຕະຖານສົ່ງພາຍໃນ 3 ມື້, ລາຍການທີ່ກໍາຫນົດເອງພາຍໃນ 15-30 ມື້.

ສະຫຼຸບ: ໜ້າແປນໜ້າແປນຂອງ Longan, ດ້ວຍການອອກແບບໃບໜ້າປະທັບຕາແບບປະສົມ, ແກ້ໄຂຈຸດເຈັບປວດຂອງແຜ່ນແປນແບບດັ້ງເດີມໃນການເຂົ້າກັນໄດ້ຂອງ gasket, ການກະຈາຍຄວາມກົດດັນ, ແລະການຜະນຶກດ້ວຍຄວາມກົດດັນສູງ. ປະສົມປະສານກັບໂຄງສ້າງ Honeycomb bionic, gradient quenching, ແລະ titanium reinforcement ວົງແຫວນ, ຄວາມເຂັ້ມແຂງງໍຂອງຕົນ, ຄວາມກົດດັນລະເບີດ, ແລະ fatigue ຊີວິດໄດ້ຖືກປັບປຸງຢ່າງຫຼວງຫຼາຍ. ການຢັ້ງຢືນ API 6A PSL 3G ແລະການຫຼຸດຜ່ອນ 66% ໃນ 30 ປີຄ່າໃຊ້ຈ່າຍໃນວົງຈອນຊີວິດເຕັມທີ່ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບອາຍແກັສ shale, ວິສະວະກໍາທະເລເລິກ, ແລະລະບົບທໍ່ທີ່ສະລັບສັບຊ້ອນ. ສົ່ງຄວາມຕ້ອງການຂອງທ່ານເພື່ອຂໍເອົາຕົວຢ່າງຟຣີແລະການແກ້ໄຂການຜະນຶກແບບມືອາຊີບ.

FAQ

Q: ແປ້ນໃບຫນ້າຍົກແປສາມາດທົດແທນ flange RF ທີ່ມີຢູ່ແລ້ວ?
A: ແມ່ນແລ້ວ. ຕາບໃດທີ່ອັດຕາຄວາມກົດດັນແລະຂະຫນາດກົງກັນ, ມັນສາມາດປ່ຽນແທນ flange RF ໂດຍກົງ, ແລະ gasket RF ຕົ້ນສະບັບສາມາດສືບຕໍ່ຖືກນໍາໃຊ້. ຖ້າຫນ້າແປນການຫາຄູ່ແມ່ນ FF, ຕ້ອງມີຝາອັດປາກຂຸມເຕັມຫນ້າ, ແຕ່ພື້ນທີ່ຮາບພຽງຂອງຜະລິດຕະພັນນີ້ມີຂະຫນາດໃຫຍ່ພໍທີ່ຈະເຂົ້າກັນໄດ້ຢ່າງເຕັມສ່ວນ.

ຖາມ: ໃບໜ້າປະທັບຕາແບບປະສົມນີ້ຕ້ອງການປະກາສພິເສດບໍ?
A: ບໍ່. ທ່ານສາມາດສືບຕໍ່ນໍາໃຊ້ມາດຕະຖານ ASME B16.21 RF gaskets (ເຊັ່ນ: ບາດແຜກ້ຽວວຽນທີ່ມີວົງແຫວນພາຍໃນ) ຫຼື FF gaskets (ກາແກັດ graphite ເຕັມໃບຫນ້າ). ການທົດສອບຂອງພວກເຮົາສະແດງໃຫ້ເຫັນວ່າການປະຕິບັດການປະທັບຕາຂອງທັງສອງປະເພດ gasket ສຸດ flange ນີ້ແມ່ນດີກວ່າໃບຫນ້າປະທັບຕາດຽວແບບດັ້ງເດີມ.

Q: bolts ຈະພວນພາຍໃຕ້ຄວາມກົດດັນ pulsating 35MPa?
A: ຜະລິດຕະພັນນີ້ໃຊ້ຮູຂຸມຂົນສອງຮູບຈວຍ. ພາຍໃຕ້ການເຫນັງຕີງຂອງ 35MPa, preload attenuation ແມ່ນ ≤5%, ໃນຂະນະທີ່ຮູຮອບແບບດັ້ງເດີມມີການຫຼຸດລົງ≥20%. ມັນແນະນໍາໃຫ້ໃຊ້ wrench torque ໄຮໂດຼລິກໃນຮູບແບບຂ້າມທີ່ມີສາມຂັ້ນຕອນ. ພວກເຮົາສາມາດສະຫນອງຕາຕະລາງການຄິດໄລ່ torque.

ຖາມ: ສາມາດສະຫນອງອຸປະກອນທີ່ແຕກຕ່າງກັນ, ເຊັ່ນ: ສະແຕນເລດ?
A: ແມ່ນແລ້ວ. ວັດສະດຸມາດຕະຖານສໍາລັບຜະລິດຕະພັນນີ້ແມ່ນ gradient quenched ເຫຼັກກາກບອນສູງ, ແຕ່ 316L, ສະແຕນເລດ duplex, ແລະອື່ນໆ, ຍັງສາມາດສະຫນອງໃຫ້ຕາມຄໍາຮ້ອງຂໍ. ໂຄງສ້າງ Honeycomb ດຽວກັນແລະວົງແຫວນເສີມເຫຼັກ titanium ນໍາໃຊ້ກັບສະແຕນເລດເຊັ່ນດຽວກັນ.

ຖາມ: ພວກເຮົາສາມາດກວດສອບຄວາມດັນລະເບີດ 42MPa ທີ່ອ້າງສິດຂອງເຈົ້າໄດ້ແນວໃດ?
A: ພວກເຮົາຍິນດີຕ້ອນຮັບລູກຄ້າເປັນພະຍານການທົດສອບລະເບີດຢູ່ໃນໂຮງງານຂອງພວກເຮົາ. ຜະລິດຕະພັນຫຼັກຊັບປົກກະຕິແມ່ນໄດ້ຖືກເກັບຕົວຢ່າງແບບສຸ່ມໃນທຸກໆໄຕມາດ, ແລະບົດລາຍງານການທົດສອບຖືກເກັບໄວ້ໃນເວັບໄຊທ໌ຂອງພວກເຮົາ. ທ່ານອາດຈະຮ້ອງຂໍໃຫ້ມີການທົດສອບແຍກຕ່າງຫາກກ່ຽວກັບຕົວຢ່າງຂອງທ່ານ; ຄ່າໃຊ້ຈ່າຍແມ່ນຮັບຜິດຊອບໂດຍພວກເຮົາ (ຕົວຢ່າງຕ້ອງໄດ້ຮັບການສົ່ງຄືນ).
